Fichas explicativas - Familias SM

Como sabéis en Revit no existe una estructura única de realizar una familia, es por ello que existente diversas bibliotecas de familias con su propuesta de estandarización (véase las entradas de criterios estándares eCOB y NBS para saber los aspectos a tener en cuenta en ambos criterios).


Al no existir una única forma de realizarlas, cada usuario puede incluir los parámetros que considere necesarios y realizar cada familia lo más editable posible, o por lo contrario, modelar una familia que no sea parametrizable (caso típico para elementos modelados por fabricantes que sus productos tienen unas dimensiones concretas).


Valorando un poco todo esto, decidí que una forma útil de poder conocer un paquete de familias sin tener que entrar en cada una de las familias, es que dicho paquete viniera acompañado de sus fichas explicativas, las cuales te permitieran conocer las familias antes de sobrecargar tu proyecto (aunque tengamos claro que siempre tenemos la opción de eliminar del proyecto las familias que no estén en uso), así como poder juzgar con mejor criterio cual es en cada caso la familia que mejor se adapta a mis necesidades en cada momento.


Para hacer estas fichas decidí dividirlas en dos modelos:

  • Un tipo de fichas para los paquetes de puertas y ventanas, debido a la complejidad de estas familias (muy parametrizadas).

  • Y otro tipo para el resto de categorías.

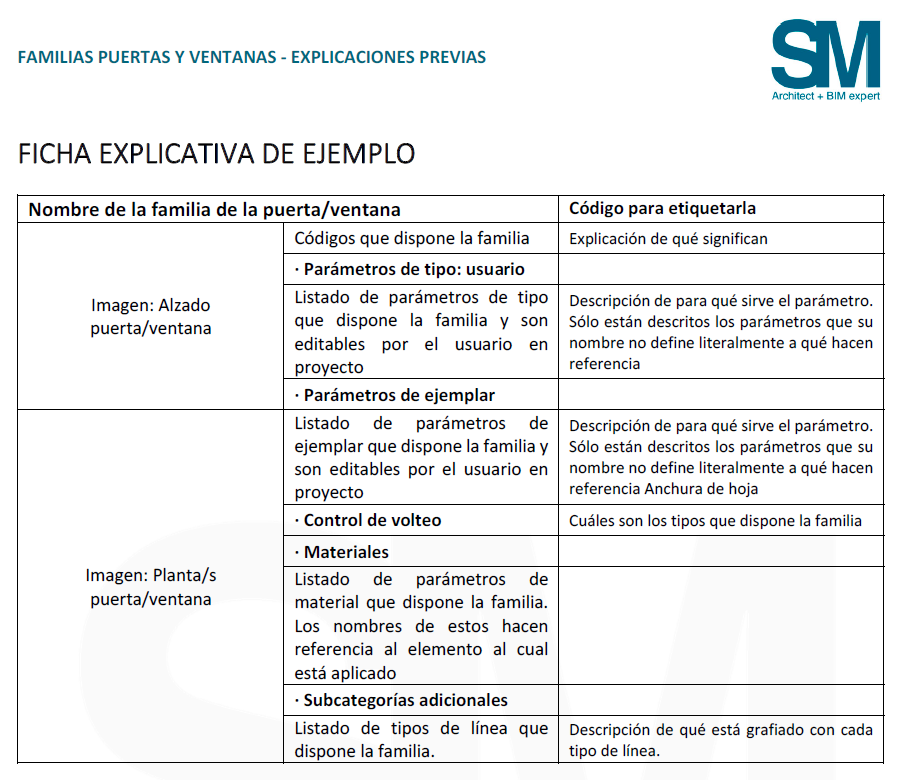

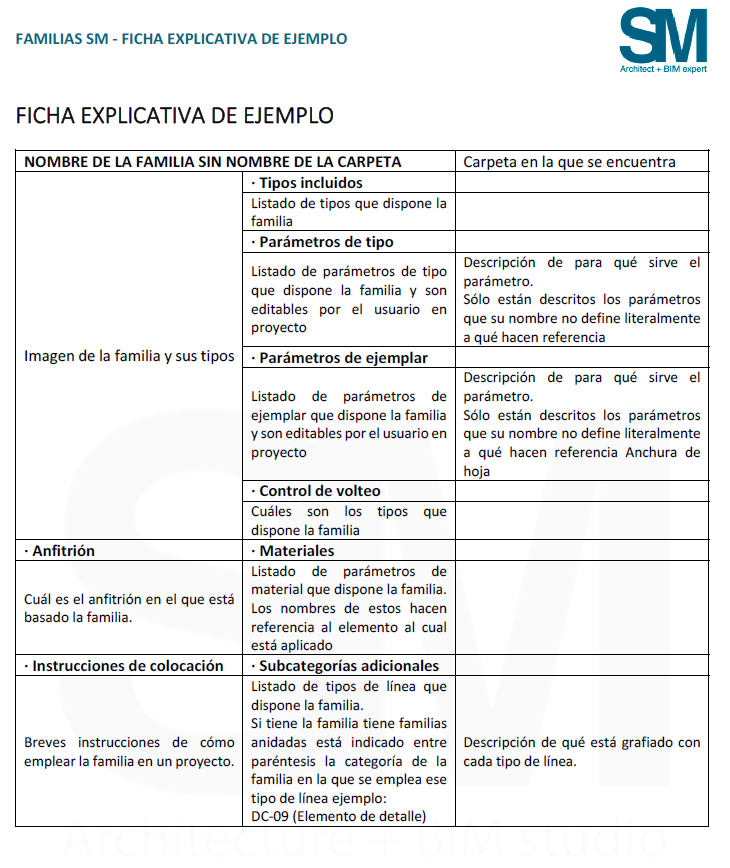

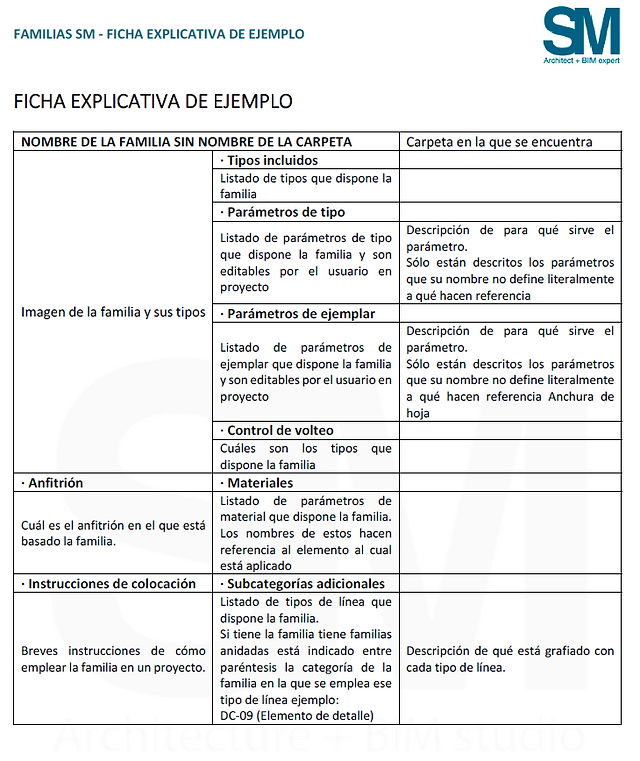

Al ser dos modelos, hay un dossier con cada modelo, que dispone de un índice que te permite pinchar para dirigirte directamente a la página dónde se encuentra la familia. Seguidamente de este índice está una ficha de ejemplo dónde se detalla la organización de la información:


A continuación, de esta ficha de ejemplo están todas las fichas ordenadas primero por grupo que las engloba:

  • Aparatos sanitarios

  • Cocina

  • Salón - Comedor

  • etc.

O por el tipo de puerta/ventana que sean:

  • Puerta balconera

  • Puerta de entrada

  • Puerta de garaje

  • etc.

Y segundo, por orden alfabético.

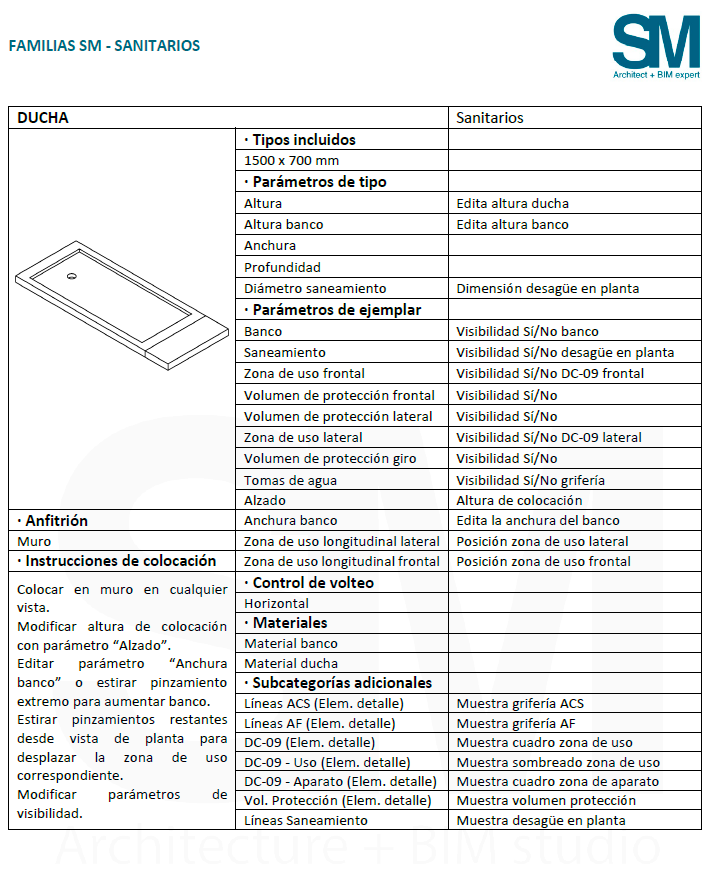

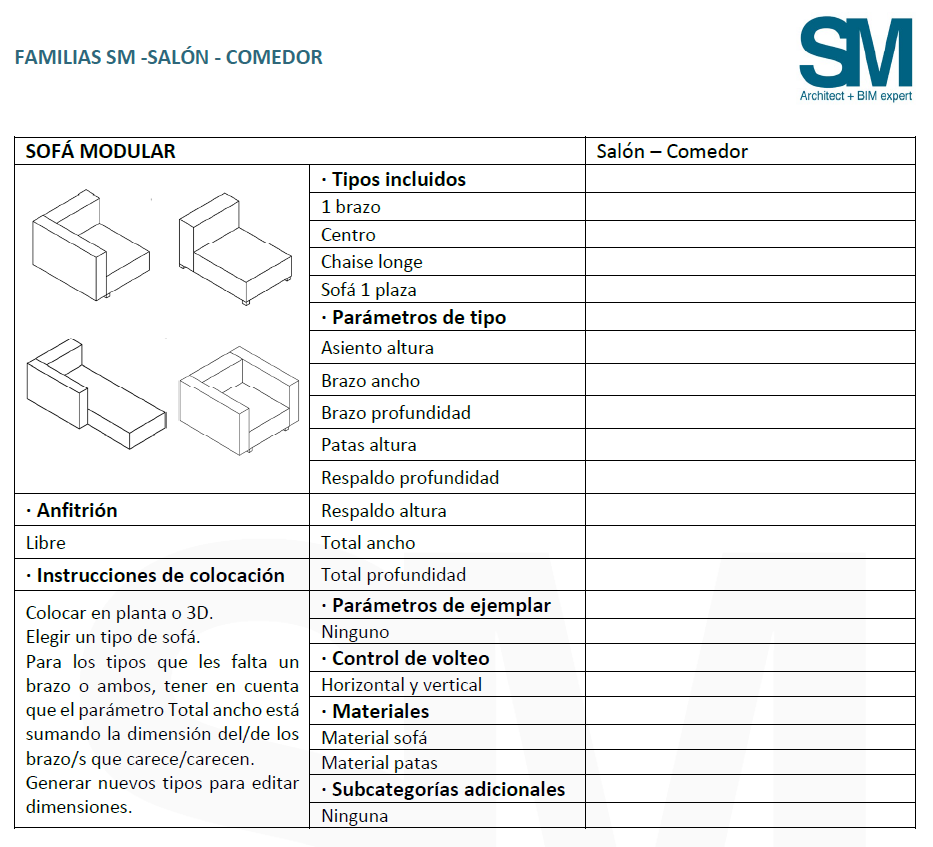

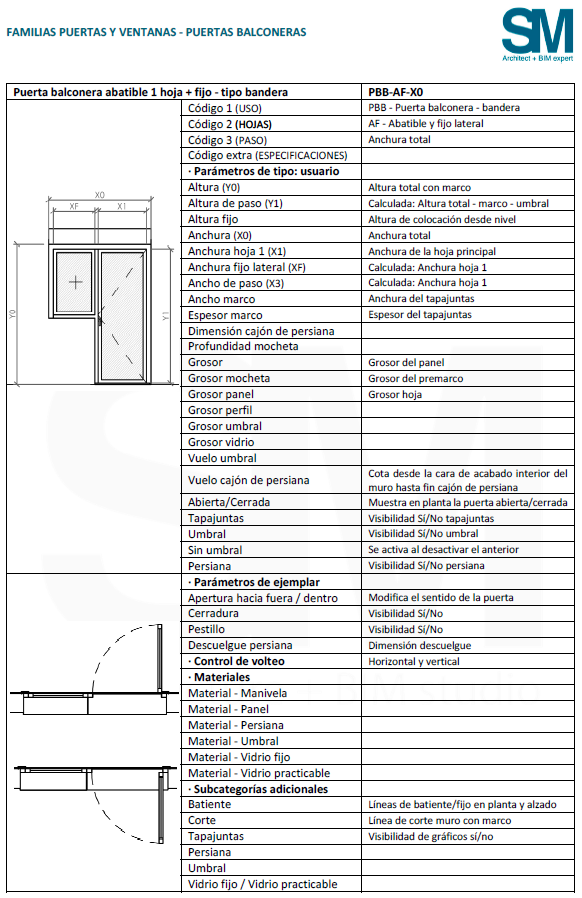

Quedando las fichas del siguiente modo:

Permitiendo al usuario no solo conocer qué parámetros dispone la familia, sino también qué hacen y que estilos de líneas se han empleado en cada caso para facilitar ocultar los elementos no deseados en las plantilla de vista correspondientes.


Espero que os haya gustado la idea y podáis perfeccionar el funcionamiento para vuestras bibliotecas.
